200千瓦變壓器需要多大的無功補償電容器
變壓器作為重要的電氣設備，承擔著電壓變換和能量傳輸?shù)娜蝿?wù)。而無功補償電容器則是用來提高電力系統的功率因數、改善電能質量和提升設備效率的關鍵組件。那么，對于一臺200千瓦的變壓器，需要配備多大的無功補償電容器呢？
一、基本參數假設
1、變壓器容量：200 kva
2、目標功率因數：通常提升至 0.9~0.95
3、初始功率因數：假設為 0.7（典型值，具體需測量）。
4、補償后無功需求：接近零（理想情況下）。
二、無功功率計算公式
無功功率補償容量的計算公式為：
1、qc：需要補償?shù)臒o功功率
2、p：變壓器的實際負載功率
3、?1：補償前的功率因數對應角
4、?2：補償后的功率因數對應角
從功率因數計算正切值：

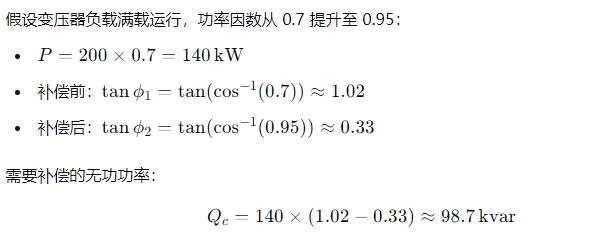

三、計算示例
四、電容器容量選擇
1、推薦容量：100 kvar（考慮適當裕量）。
2、分組投切：為了適應負載波動，建議配置多組電容器（如25kvar×4或50kvar×2）。
3、自動控制：建議使用無功補償控制器，實時監測功率因數并進行自動投切。
五、注意事項
1、負載工況：如果變壓器長期處于輕載狀態，可減少電容器容量。
2、諧波影響：如電網含諧波較多，需考慮濾波電容器以防諧波放大。
3、過補償風險：避免電容器容量過大，導致功率因數過高（超前）。
如果需要更精確的計算，可以向庫克庫伯電氣電容器制造商提供負載的具體功率因數、運行工況或其他信息，庫克庫伯可以提供進一步優化方案。
