被動濾波器是電容器加濾波電抗器嗎
在電力系統諧波治理領域，被動濾波器因其結構簡單、運行可靠的特點，始終占據重要地位。關于被動濾波器的基本組成，普遍存在一個基礎性認知，它是否僅由電容器和濾波電抗器構成？
1、核心元件構成

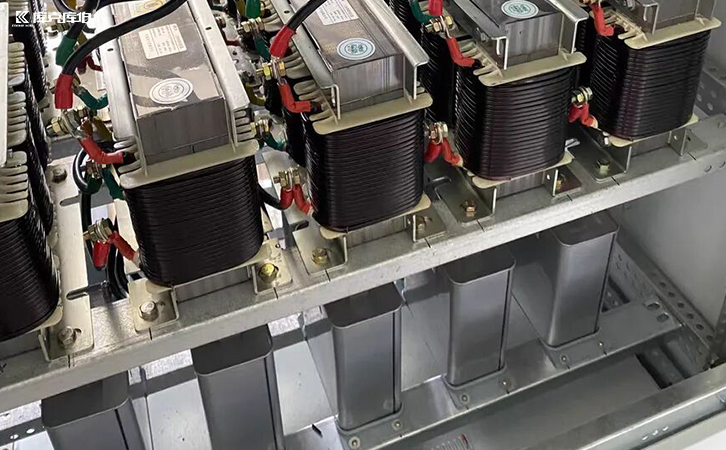

被動濾波器的基本架構確實以電容器和濾波電抗器為主體，二者串聯形成lc諧振回路。電容器提供容性阻抗，電抗器則貢獻感性阻抗，通過參數精心匹配，使回路在目標諧波頻率下呈現低阻抗特性。這種組合結構能夠有效吸收特定次數的特征諧波，同時兼作無功補償之用。但需要強調的是，優質的濾波效果不僅取決于這兩大元件，還需要其他輔助部件的協同配合。
2、電阻元件的重要作用
完整的被動濾波器通常包含阻尼電阻元件，這是常被忽視的關鍵組成部分。電阻器并聯在lc回路或串聯在支路中，主要起到三方面作用：抑制可能發生的諧振過電壓，防止濾波支路成為諧波放大器；降低品質因數，拓寬濾波器的有效頻帶；吸收高頻諧波能量，避免電容器過熱。特別是在多組濾波器并聯運行的系統中，阻尼電阻對維持系統穩定至關重要。
3、保護系統配置
完善的被動濾波器必須配備多重保護裝置。過電流保護器件防范短路故障，過電壓保護裝置抑制操作過電壓和雷電沖擊，溫度監測元件預防過熱損壞。這些保護單元與主電路協同工作，共同確保濾波器長期可靠運行。在實際工程中，保護系統的合理配置往往比主元件選擇更能影響濾波器的使用壽命。
4、結構設計考量
被動濾波器的物理結構設計同樣影響性能表現。合理的元件布局可降低雜散參數干擾，優化的連接排設計減少附加電阻，科學的散熱結構維持元件溫度。柜體設計需考慮電磁兼容性，避免濾波器本身成為干擾源。這些結構細節雖然不屬于核心元件，但對濾波效果和設備可靠性有著實質性影響。
被動濾波器作為經典的諧波治理方案，其完整結構是以lc諧振回路為核心，多種功能元件協同配合的有機整體。在實際應用中，需要根據系統諧波特性、背景諧波含量、負載變化情況等要素，綜合考慮各組成部分的參數匹配和結構設計。
