隨著電力電子設備的廣泛使用，企業電網的諧波問題越來越嚴重。多項研究結果指出，諧波會對并聯電容器性能產生影響，而并聯電容器又會放大諧波，放大后的諧波危害更大。在接下來的文章中，小庫會介紹并聯電容器和諧波的相互影響及解決方案。

1、并聯電容器和諧波的相互影響

①諧波對電容器的影響

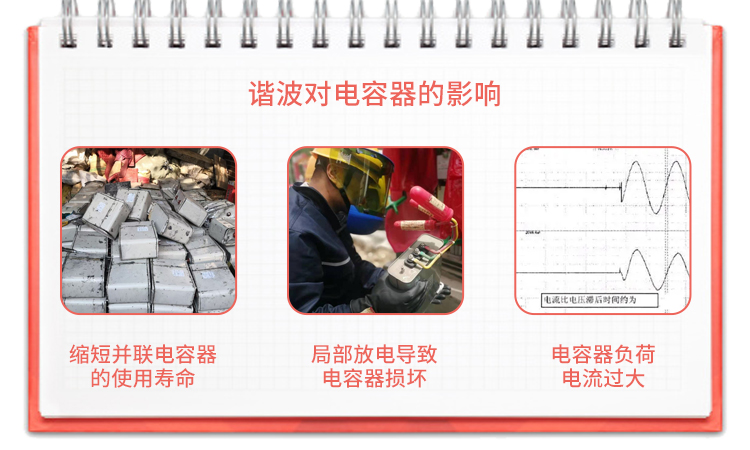

諧波對并聯電容器的影響，主要表現為損壞電容器，具體表現有如下三點：

并聯電容器和諧波的相互影響

（1）縮短并聯電容器的使用壽命。在諧波電壓的影響下，電容器介質損耗會不斷增加，介質損耗增加將會加快老化速度。在諧波電流的作用下，并聯電容器的電流有效值會大幅度提升造成并聯電容器溫升提高，直接縮短其使用壽命。

（2）局部放電導致電容器損壞。非線性負荷會形成尖頂波形電壓，進而誘發并聯電容器的局部放電，而局部放電的直接結果就是損壞電容器。

（3）電容器負荷電流過大

電網諧波會導致并聯電容器的過載量過大，過載量過大會導致負荷電流增加，最終導致并聯電容器損壞，影響正常使用。

②電容器對諧波的影響

并聯電容器可以補償無功，因此被大量應用于企業電力系統。但是并聯電容器非常容易擴大諧波，影響其他設備的正常使用。并聯電容器對諧波的影響，主要表現為放大諧波抗阻和引發并聯諧振。
