電力電容器一次系統圖是指在電力系統中，電容器及其相關設備的整體布置和連接方式的示意圖。一次系統圖主要展示了電氣設備之間的電氣連接和配置，以及它們如何互相作用。對于電力電容器的一次系統圖，通常包括以下內容：

一次系統圖

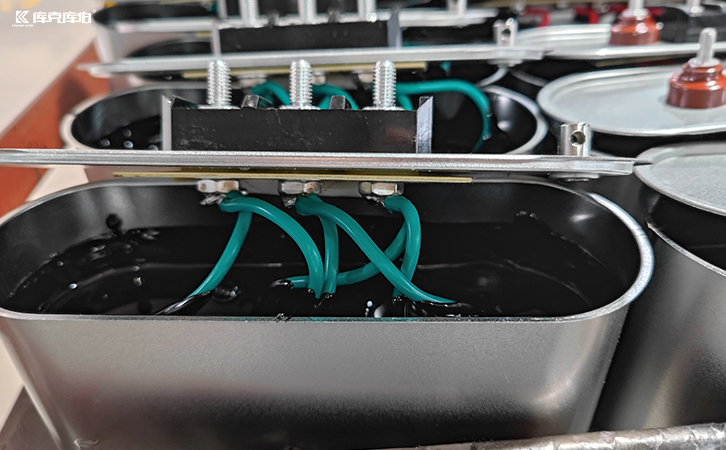

低壓電力電容器

1.電容器組：展示了電容器的數量、類型和容量配置。通常情況下，電力電容器會以組的形式配置，并且通過電纜與電力系統中的其他設備連接。

2.斷路器與隔離開關：在電容器組和電力系統之間，通常會配置斷路器（用于保護電路）和隔離開關（用于隔離電容器和系統）。這些設備的開關位置和工作狀態通常會在一次圖中表示出來。

3.接地系統：電力電容器需要接地，尤其是高壓電容器，接地系統通常會在一次圖中標明。

4.繼電保護裝置：一次系統圖會展示電容器組的保護裝置，比如過電流保護、過電壓保護和諧波保護等。

5.電纜和導線連接：一次圖中還會標明電容器與電網或配電系統之間的電纜走向和接線方式。

6.補償電容器與其他設備的接口：如果有其他設備（如無功補償控制器、濾波器等），這些設備的連接關系也會在一次圖中顯示。

低壓電力電容器

一次系統圖的主要目的是直觀地展示電力電容器的布置與電氣連接方式，幫助電力工程師理解設備的配置，并且在故障發生時能迅速判斷設備的工作狀態和故障點。
