低壓濾波電抗器能否解決電網非線性負載問題

返回列表來源：發布日期：2025-05-15 16:39:29【大中小】

在工業配電系統面臨日益嚴重的電能質量挑戰背景下，低壓濾波電抗器作為傳統治理手段，其解決非線性負載問題的有效性需要客觀評估。那么低壓濾波電抗器到底能否解決電網非線性負載問題？

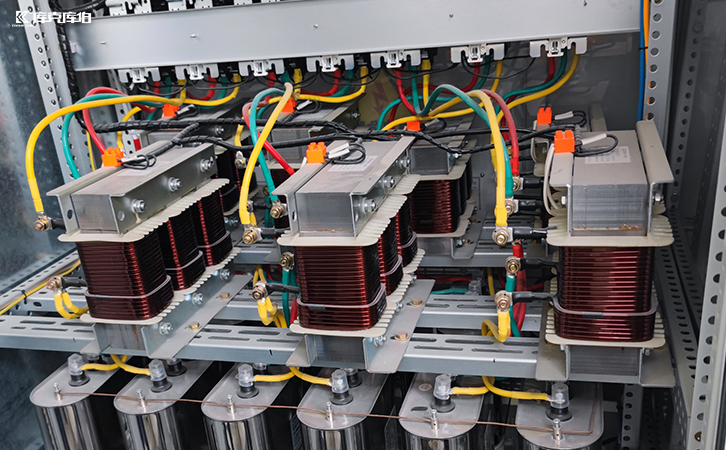

低壓濾波電抗器

一、基礎濾波原理與特性

低壓濾波電抗器通過lc諧振原理工作：

1、調諧特性：與電容器組成串聯諧振回路（通常失諧度7-14%）；

2、頻段選擇：針對5/7/11等特征次諧波；

3、阻抗特性：在諧振點呈現低阻抗（＜5%）。

某變頻器配置合適的低壓濾波電抗器后，使特定諧波（如5次）含量降低60%，但需注意其對基波無功補償的影響（容量減少10-15%）。

二、典型非線性負載的治理效果

針對不同非線性負載的表現差異：

1、變頻器：對5/7次諧波抑制效果顯著（thd降幅40-50%）；

2、整流設備：對高次諧波（＞17次）效果有限（thd降幅＜20%）；

3、電弧爐：需配合動態補償裝置使用。

某塑料擠出生產線通過配置低壓濾波電抗器，將變頻器產生的5次諧波從28%降至12%，但系統整體thd仍維持在15%以上，說明單一設備治理存在局限。

三、技術應用的制約因素

低壓濾波電抗器的治理效果受多重限制：

1、頻帶狹窄：僅對調諧點附近諧波有效

2、負載變化敏感：諧振點偏移導致效果下降

3、容量限制：通常適用于＜500kvar場景

某自動化車間負載率波動超過±30%時，低壓濾波電抗器的諧波抑制效果下降50%，證明其不適合變載劇烈的場合。

低壓濾波電抗器

但低壓濾波電抗器憑借成本優勢（僅為apf的1/5-1/8），在特定場景仍保持不可替代性。通過科學把握應用邊界，合理配置治理方案，低壓濾波電抗器仍可在非線性負載治理中發揮重要作用，為構建經濟高效的電能質量治理體系提供基礎支撐。
