低壓無功補償控制器的接線操作

返回列表來源：發布日期：2024-12-04 17:03:31【大中小】

低壓無功補償控制器作為提升電能質量和電力系統穩定性的關鍵設備，越來越受到重視。無功功率不僅影響電力系統的整體效率，還關系到設備的安全運行與電能的有效利用。那么，無功補償控制器的接線要如何操作呢？

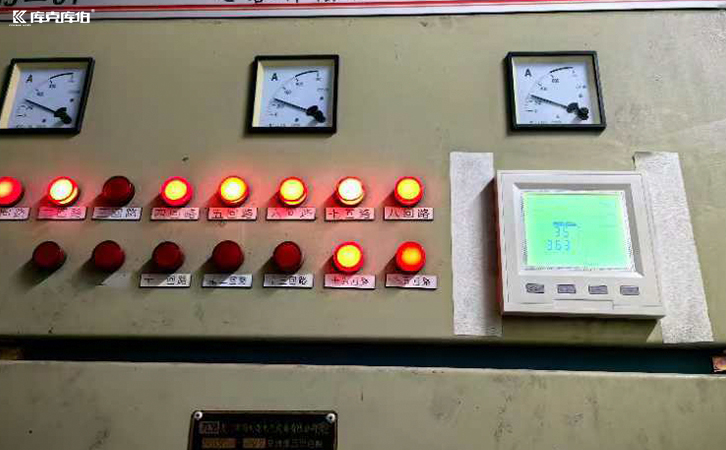

低壓無功補償控制器

一、準備工作

斷電：確保電源關閉，防止操作時發生電擊。

檢查設備：檢查補償控制器、接線端子、控制電纜等組件，確認其完好無損。

二、接線圖分析

了解接線圖：仔細查看控制器的接線圖，確保所用的接線方式與設備規格一致。

確認接線端子：通常，低壓無功補償控制器會有多個接線端子，包括電源端子、控制端子、繼電器輸出端子、測量端子等。

三、電源接線

輸入電源接線：將三相交流電源（通常為380v）接入控制器的輸入端子。

中性線接線：如果控制器需要接入中性線，確保中性線正確連接。

接地線接入：確?？刂破鞯慕拥囟俗咏尤氲鼐€，以確保設備安全。

四、控制器的測量接線

電壓測量接線：如果控制器需要監測電壓來控制無功補償，接入三相電壓傳感器或電壓輸入端。

電流測量接線：一些控制器還需要監測電流，通過電流互感器（ct）將測量信號接入控制器。

五、補償電容接線

電容器組接線：將電容器組的接線端子與控制器的輸出端子連接，通常控制器會通過繼電器或開關來控制電容器的投入或退出。

保護設備接線：為防止電容器過載或故障，確保接入相應的保護設備，如過載保護、短路保護等。

六、繼電器和切換裝置接線

繼電器輸出端：連接到需要控制的開關設備（如斷路器、接觸器等）。

控制信號接線：控制器會輸出相應的控制信號，通過繼電器控制電容器投入或退出。

低壓無功補償控制器

確保所有接線操作都符合電氣安全規范和控制器的操作手冊要求。在安裝和調試過程中，如有疑問，建議向廠家或專業電氣工程師咨詢。
