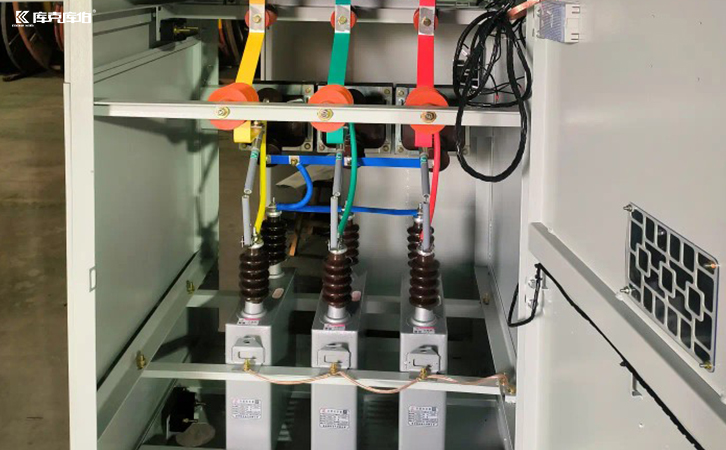

高壓并聯電容器的安裝規范
高壓并聯電容器是電力系統中用于無功補償?shù)闹匾O(shè)備,能夠有效提高功率因數、降低線路損耗并穩定電網電壓。然而,高壓并聯電容器的安裝質量直接影響其運行效果和安全性。為了確保高壓并聯電容器的正常運行,必須遵循嚴格的安裝規范。
一、高壓并聯電容器的安裝規范
1、安裝位置選擇
通風良好:安裝位置應保證良好的通風條件,避免因散熱不良導致設備過熱。
遠離熱源:避免將高壓并聯電容器安裝在高溫設備附近,防止溫度過高影響其性能。
便于維護:安裝位置應便于日常維護和檢修,預留足夠的操作空間。
2、電氣連接
電纜選擇:選用符合額定電流和電壓要求的電纜,確保電纜的載流量和絕緣性能滿足要求。
連接可靠:電纜與設備的連接應牢固可靠,避免因接觸不良導致發熱或電弧。
相位一致:確保高壓并聯電容器的接線相位與系統一致,避免因相位錯誤導致設備損壞。
3、試運行與調試
空載測試:在不帶負載的情況下,檢查電容器的運行狀態,確認無異常噪音和振動。
帶載測試:在帶負載的情況下,測試電容器的補償效果,確認功率因數和電壓穩定性符合要求。
參數調整:根據測試結果,調整控制參數和保護裝置的設定值,確保設備在最佳狀態下運行。
二、高壓并聯電容器的安裝案例
1、工業電力系統
在某化工廠的10kv配電系統中,安裝了一組容量為5mvar的高壓并聯電容器。安裝過程中,嚴格按照規范選擇通風良好的位置,配置了熔斷器和放電裝置,并進行了詳細的絕緣測試和試運行。投運后,功率因數從0.75提升至0.95,顯著降低了電能損耗。
2、城市配電網
在某城市110kv變電站中,安裝了一組容量為20mvar的高壓并聯電容器。安裝過程中,嚴格按照規范進行電氣連接和絕緣測試,配置了多重保護裝置。投運后,線路損耗降低了15%,提高了供電可靠性。
高壓并聯電容器的安裝規范是確保其正常運行和安全性的重要保障。通過合理安裝可以有效提高高壓并聯電容器的運行效果和可靠性。在實際應用中,需根據具體需求和運行環境,靈活應用安裝規范,確保高壓并聯電容器在電力系統中發揮最佳性能。
