高壓電抗器最多可以一托幾個電容器？

返回列表來源：發布日期：2024-08-23 15:13:10【大中小】

隨著電力系統的快速發展，電力設備的應用也日益增多。在眾多電力設備中，高壓電抗器不能提高系統性能，還能和電容器形成良好的配合。但一些用戶使用電抗時，會采用電抗器一托多個電容投入。但這些用戶對于電抗最多能夠一托幾個電容器有著很大疑問。

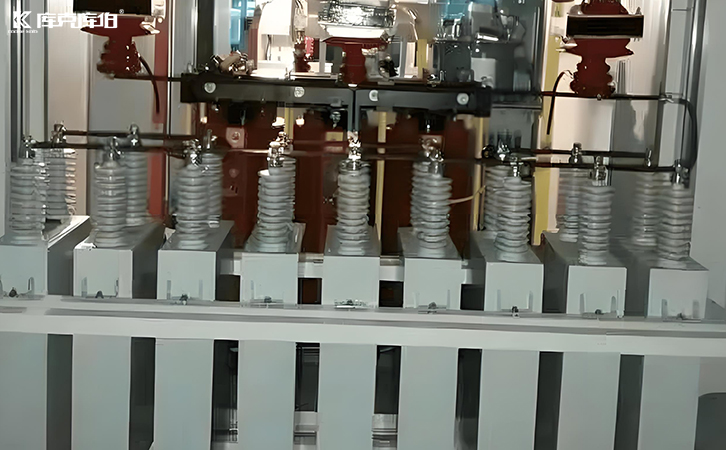

高壓電抗器

一、高壓電抗器能夠一托幾個電容具體數量取決于以下幾個因素：

1、電抗器的額定容量：電抗器的容量（通常以kvar或mvar表示）決定了它能承受的電容器總容量。電抗器必須能夠處理與其連接的所有電容器的總無功功率。

2、電抗率：電抗器的電抗率（如6%、7%、14%等）影響其與電容器的匹配。電抗率越高，電抗器對諧波的抑制能力越強，但也會影響系統的功率因數和電容器的無功輸出。

3、電容器的容量：每個電容器的額定容量（以kvar表示）決定了電抗器能夠帶動多少個電容器。需要確保電抗器的總容量大于或等于所連接的所有電容器的總容量。

4、系統設計要求：系統設計時通常會根據功率因數校正要求、諧波濾波需求、設備的物理布局等因素，確定電抗器和電容器的配置關系。

5、制造商建議：不同設備制造商可能會有特定的建議或限制，特別是針對諧波過濾器的設計。

二、典型配置

在實際應用中，一個高壓電抗器通常帶動一個電容器組，這個電容器組可以由多個電容器單元并聯組成。如果系統設計需要，也可以一個電抗器帶動多個獨立的電容器組，但要確保每組電容器的無功功率與電抗器容量匹配，且總容量不超過電抗器的額定容量。

三、舉例

如果一個高壓電抗器的額定容量為10mvar，且它的電抗率為7%，那么這個電抗器可以帶動多個電容器，總容量加起來不超過10mvar。根據電容器單元的容量大小，可以是兩個5mvar的電容器組，或四個2.5mvar的電容器組等。

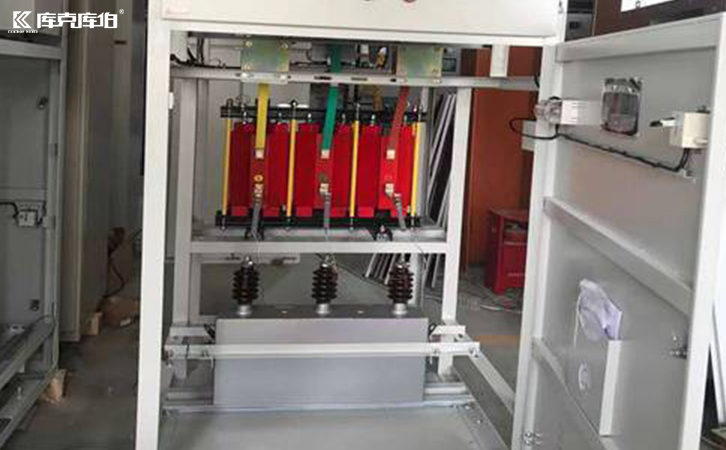

高壓電抗器

在具體項目中，建議與設備供應商或系統設計工程師溝通，以確保電抗器與電容器組的合理配置。
