高壓電容器運行時產生過電壓的原因

返回列表來源：發布日期：2025-11-06 15:59:54【大中小】

在電力系統中，高壓并聯電容器是提升功率因數、降低線損、提高電網電壓質量的重要設備。然而，在運行過程中，電容器有時會出現過電壓現象，導致絕緣受損、介質擊穿甚至整組電容器爆炸。這種問題看似偶發，實則背后有著多種復雜的電氣原因。

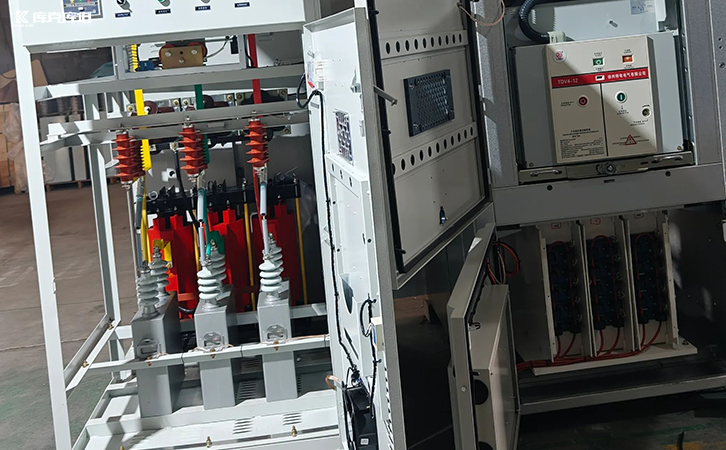

高壓電容器

一、什么是電容器過電壓？

所謂過電壓，是指電容器實際承受的電壓超過其額定工作電壓的現象。

二、高壓電容器產生過電壓的常見原因

1.系統電壓偏高或波動

當電網運行電壓高于額定值（如10kv系統長期運行在10.8kv以上），電容器兩端電壓也隨之升高。

2.諧振現象（串聯或并聯諧振）

在實際電網中，電容器常與電感元件（如電力變壓器、線路電抗）共同存在。當兩者的電抗值滿足一定條件時，就可能發生諧振。諧振是導致電容器過電壓的“隱形殺手”，其電壓畸變率往往超出設備耐壓極限。

3.操作過電壓

電容器組在投切時，會因為電容器組與系統間的電壓相位差或殘余電荷未完全釋放，形成高幅值暫態電壓。

4.諧波影響

現代工廠中，大量變頻器、整流裝置、感應爐等非線性負載會產生諧波電流。高次諧波流經電容器時，會使其電壓疊加在基波電壓上，導致諧波過電壓。

三、防止電容器過電壓的有效措施

1.優化系統電壓控制

保持母線電壓穩定在額定值的±5%以內，必要時采用自動調壓裝置或分段補償策略。

2.配置合適的投切設備

使用復合開關或**晶閘管開關（tsc）**進行無涌流投切，避免操作過電壓。

3.加裝電抗器形成濾波支路

在電容器組前串聯6%~12%的電抗器，不僅能有效抑制諧波，還能防止并聯諧振與過電壓。

4.確保放電電阻完好

電容器斷電后，放電電阻能迅速釋放殘余電荷，減少再次合閘時的殘壓風險。

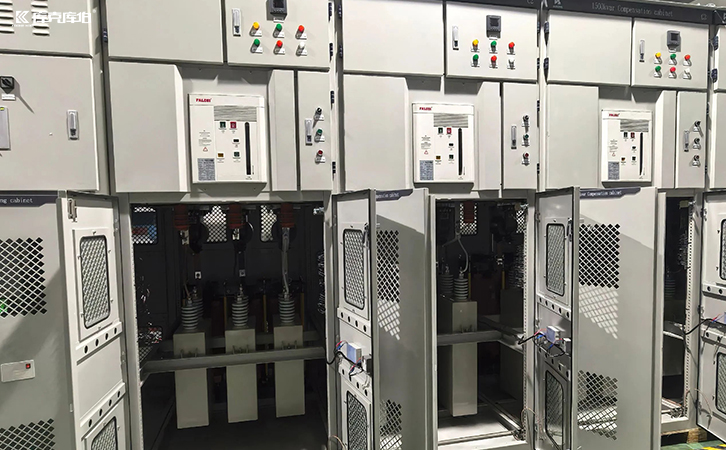

高壓電容器

高壓電容器在電力系統中扮演著“電壓支撐者”的角色，但一旦過電壓出現，它也會變成“風險源”。只有深入了解過電壓的形成機理，并采取科學的防護措施，才能讓電容器高效、穩定、安全地運行。
