混補低壓無功補償控制器配置方法
眾所周知,當無功補償中,既有共補支路,又有分補支路的時候,我們就把這種補償方式稱為“混補”。所以混合補償設備“低壓無功補償控制器”(的配置需要根據系統負載特性、功率因數要求、諧波情況以及系統容量等多個因素進行合理設置。
以下是配置混補低壓無功補償控制器的一般步驟:
一、確定無功補償容量
1、計算負載無功需求:首先根據系統的有功功率和目標功率因數,計算所需的無功功率。公式為:
其中,p 為有功功率,q 為所需無功補償容量。
2、混合補償:對于大多數非線性負載,需要結合電容器和電抗器進行補償,以抑制諧波并提供無功功率。通常,電容器用于提供無功功率,而電抗器用于濾除諧波。
二、確定控制器的工作模式
1、自動控制模式:多數低壓無功補償控制器支持自動模式,能夠根據系統實時的無功需求自動調節投切電容器和電抗器的數量。控制器應設置為自動模式以實現動態補償。
2、定時控制模式:如果負載是固定的,可以考慮定時控制,按固定時間間隔切換補償裝置。
三、設置控制器參數

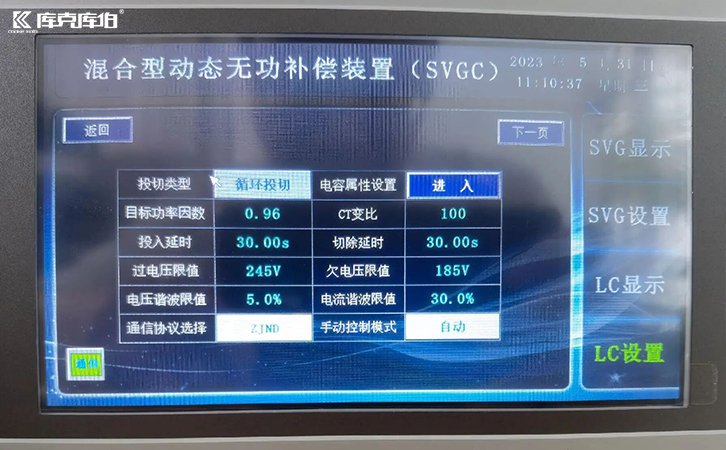

1、目標功率因數:根據電網要求和系統運行條件,設置目標功率因數。常見的目標值在 0.95-0.98 之間。
2、響應速度:根據負載變化的速度,設置補償控制器的響應時間(通常為秒級)。對于變化較快的負載,響應時間應適當縮短。
四、投切方式設置
1、動態投切:如果負載波動較大,建議使用晶閘管開關(tsc)或可控硅開關進行無觸點投切,這樣能有效避免投切時的沖擊電流和電壓波動。
2、靜態投切:對于波動較小的負載,可以采用接觸器進行靜態投切,成本較低,但對瞬時投切的要求不高。
由此可見,無功補償混補時配置低壓無功補償控制器時,關鍵在于根據系統的實際情況,確定合理的無功補償容量,選擇適當的投切方式,并設置保護功能,確保系統安全、穩定、高效運行。如果系統諧波含量較高,還應重點考慮濾波方案和電抗器的搭配使用。
