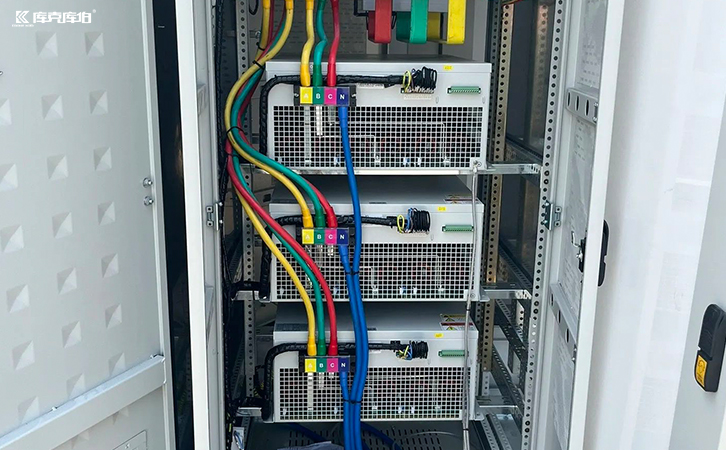

靜止無功發生器針對諧波罰款問題的處理能力
在當今高度工業化的用電環境中,許多企業正面臨一個嚴峻的挑戰:因電網諧波超標而導致的力調電費罰款。這項罰款是供電部門為懲罰用戶污染電網、造成額外損耗而設定的經濟措施。而靜止無功發生器的出現,為企業提供了一套從根本上解決諧波罰款問題的智能化方案。
一、問題根源:為何諧波會導致罰款?
要理解svg的作用,首先需明晰諧波與罰款的內在聯系:
⑴諧波的本質:非線性負載(如變頻器、中頻爐、整流設備)使電流波形發生畸變,產生大量基波整數倍頻率的諧波電流。
⑵罰款的機制:供電公司通常會在用戶進線端(計量點)監測兩個關鍵指標:
功率因數(pf):衡量電能有效利用程度。低于規定值(通常0.9)則罰款,高于則可能獎勵。
總諧波失真率:衡量電流波形畸變程度。超過國標限值(如gb/t 14549-93)即被視為污染電網,會直接或間接地導致經濟處罰。
⑶傳統電容補償?shù)睦Ь常涸谥C波環境下,傳統的電容投切式補償裝置極易與電網電感構成并聯諧振,反而放大諧波電流,導致thd值進一步升高、電壓畸變加劇,同時電容器自身也因過流過熱而頻繁損壞。這形成了一種“越是補償,罰款越多”的惡性循環。
二、svg的核心優勢:不只是補償,更是治理
svg處理諧波罰款問題的核心能力體現在以下幾個方面:
⑴提供純凈無功,從根源上避免諧振
svg通過逆變橋逆向產生所需的無功電流。它不依賴電容器組,因此從根本上消除了與電網發生諧振的可能性。這意味著svg可以在最惡劣的諧波環境下,安全、穩定地提供精確的無功功率,將功率因數穩定補償至0.99以上,徹底解決因無功不足導致的功率因數罰款。
⑵不會放大諧波,避免thd值惡化
由于svg自身不引入容性或感性阻抗,它的投運不會改變電網的阻抗特性,因此絕不會放大系統中已有的諧波。這與傳統tsc在諧波環境下會顯著放大諧波電流形成鮮明對比。
⑶部分諧波抑制能力(選擇性補償)
雖然svg并非專業的諧波濾波裝置(如apf),但現代高端svg產品通常具備選擇性諧波補償或有源阻尼功能。其控制器可以檢測到特定的低次諧波電流(如5次、7次),并控制igbt橋臂產生一個相反的電流分量來部分抵消這些諧波。這對于抑制主導性的低次諧波、降低總thd值以達到國標要求具有顯著效果,從而避免諧波超標罰款。
面對日益嚴格的電網監管和諧波罰款問題,靜止無功發生器 代表了一種從被動承受向主動治理的智慧轉型。它不僅僅是一個無功補償裝置,更是一個系統的電能質量解決方案的核心。
