哪種諧波治理裝置使用時可以節能

返回列表來源：發布日期：2025-10-21 16:59:39【大中小】

在工業與商業電力系統中，諧波治理不僅是改善電能質量的技術要求，更是實現節能降耗的有效途徑。不同的諧波治理裝置因其工作原理和技術特性的差異，在節能效果上存在顯著區別。從節能角度考量，有源電力濾波器是目前能夠實現直接且顯著節能效果的優選方案，而無源濾波器在特定條件下也能貢獻部分節能效益。

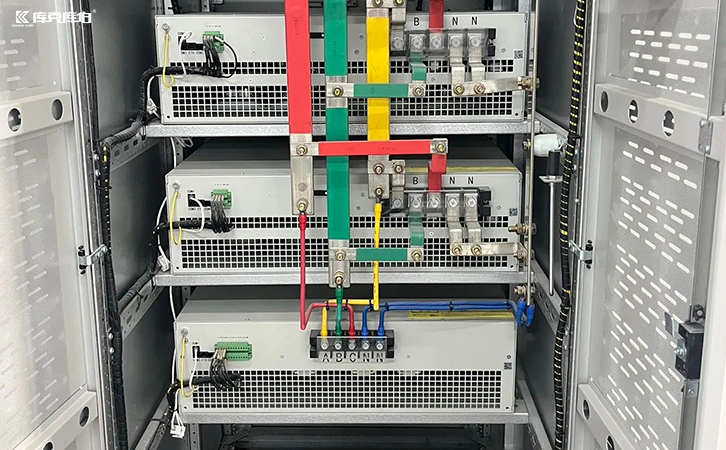

諧波治理裝置

一、諧波導致能耗的機理

要理解治理裝置的節能原理，首先需明確諧波如何造成能源浪費：

1、線路與變壓器附加損耗：諧波電流在流經線路和變壓器時，因集膚效應和鄰近效應導致導體電阻增大，產生額外的銅損（i²r損耗），其大小與諧波電流的平方成正比。

2、旋轉電機損耗增加：諧波磁場在電動機和發電機鐵芯中引發附加的渦流損耗和磁滯損耗，導致設備發熱、效率下降。

3、電容器組過載和諧振：電容器對高次諧波呈現低阻抗，易吸收過量諧波電流而過熱，且在特定頻率下可能與系統電感形成諧振，加劇能耗與設備風險。

二、主要諧波治理裝置的節能特性分析

1、有源電力濾波器

有源電力濾波器是通過電力電子技術實時檢測并補償諧波的裝置，其在節能方面具有顯著優勢：

*直接降低線路損耗：apf通過實時檢測負載諧波電流，并注入一個幅值相等、相位相反的補償電流，使電網側電流恢復為正弦波。這一過程直接消除了諧波電流在上級電網、變壓器和配電線路中流動所產生的附加損耗，節能效果立竿見影。

*源頭治理，效果全面：apf能夠同時濾除2~50次乃至更高次的諧波，不受系統阻抗變化影響，不會與電網發生諧振。這種全面治理的特性，確保了所有因諧波引起的能耗環節都能得到有效遏制。

*綜合效益：在治理諧波的同時，apf通常也具備補償無功功率和平衡三相負荷的功能，這進一步提升了系統的整體運行效率，實現了綜合性的節能。

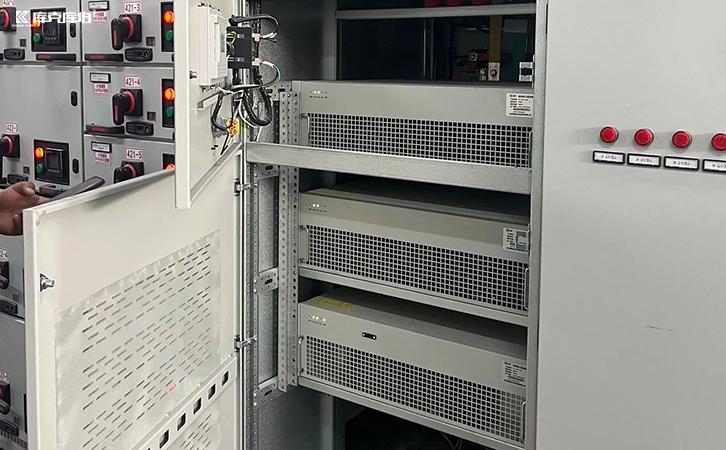

諧波治理裝置

從純粹的節能視角出發，有源電力濾波器因其能夠主動、精確、全面地消除諧波，從而最大限度地減少諧波引起的各類系統損耗，是實現節能目標的首選裝置。無源濾波器雖然投資較低，但其自身能耗和潛在的諧振風險限制了其節能效益。
