三相四線制APF有源電力濾波器介紹
在配電系統中,三相四線制apf有源電力濾波器因其出色的諧波治理能力,正成為解決電能質量問題的關鍵設備。下面我們將介紹三相四線制apf有源電力濾波器的具體情況。
一、特殊拓撲結構設計
三相四線制apf采用四橋臂變流器結構,第四橋臂專門處理零線電流。這種設計可同時補償三相諧波和零序分量,拓撲上比三橋臂多出50%的開關器件,能精準控制中性線電流。獨特的直流側電容分壓技術確保各橋臂電壓均衡,避免過壓損壞。
二、零序諧波治理優勢
傳統三相三線apf無法處理零序諧波,而四線制版本通過增加中性線連接,可消除3次及3的倍數次諧波。其零序補償能力達到相線補償的120%,特別適合led照明、ups等產生大量零序諧波的負載場景,治理后中性線電流可降低70%以上。
三、智能控制算法突破
采用基于瞬時無功理論的改進型ip-iq算法,配合fft快速諧波檢測,響應時間縮短至5ms內。自適應模糊pid控制策略能動態調整補償參數,在負載突變時保持95%以上的補償精度。內置的諧振抑制算法可預防系統阻抗引發的諧波放大。
四、模塊化擴容方案

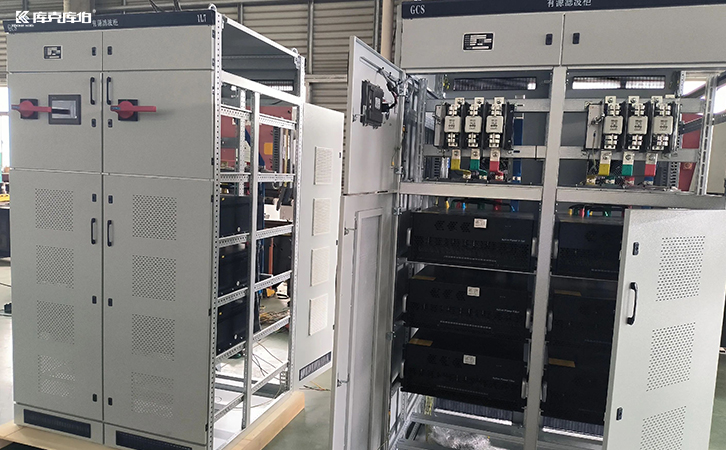

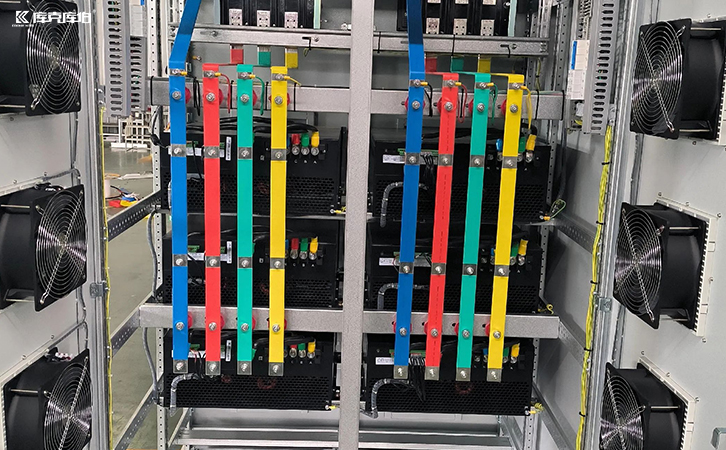

功率單元采用抽屜式模塊設計,單個模塊容量覆蓋25a-100a。支持n+1冗余并聯運行,通過can總線實現模塊間均流控制,系統最大可擴展至1200a。這種設計既方便后期擴容,又提高了系統可靠性,單個模塊故障不影響整體運行。
五、多重保護機制
配置三級安全防護:igbt過流保護響應時間<2μs,直流母線過壓保護閾值可調,散熱系統采用雙風機冗余設計。獨特的漏電流監測功能可實時檢測絕緣劣化,預防觸電事故。所有保護電路均通過sil2安全認證。
六、典型應用場景
在醫療建筑中治理醫療設備諧波時,可使thdv<3%;數據中心場景下能消除ups產生的6k±1次特征諧波;商業綜合體中可將中性線電流控制在相電流的15%以內。與光伏逆變器配合使用時,可抑制并網點的諧波注入。
三相四線制apf的技術優勢正在重塑電能質量治理格局。隨著sic功率器件的應用,新一代產品開關損耗降低40%,體積縮小30%。建議在選型時重點關注零序補償比、模塊擴展性和智能運維功能,以適應未來更復雜的配電環境。
