無功補償控制器的CT值是什么

返回列表來源：發布日期：2024-09-27 16:16:47【大中小】

無功補償控制器相信很多用戶并不陌生，對于電力系統來說，它是必不可少的電力設備。尤其是在提高電能質量與系統穩定性方面。一些用戶在了解控制器的過程中經常會聽到ct值這一名詞。那么，其到底是什么呢？

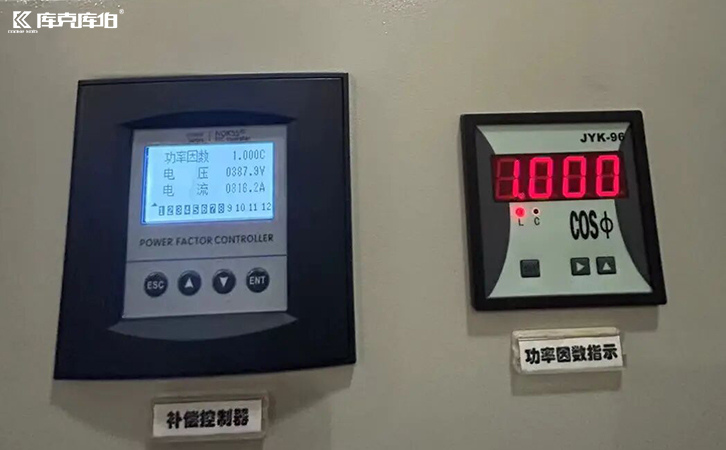

無功補償控制器

一、無功補償控制器ct值的定義

ct值，即電流互感器的變比值，是指電流互感器一次側電流與二次側電流的比值。常見的ct值如100:5，意味著一次側流過100安培的電流時，二次側輸出5安培的電流。在無功補償控制器中，ct值的確定直接影響到控制器的測量精度和響應能力。

無功補償控制器主要用于提高電力系統的功率因數，減少無功功率的損耗，并改善電能質量。因此，合理的ct值選擇可以確保控制器操作的準確性與穩定性，進而提升系統總體效率。

二、ct值的選擇標準

在選擇ct值時，有幾個重要的標準需考慮：

1、系統設計要求：根據電力系統的設計要求和負荷類型，確定合適的ct值。負荷波動較大的系統，通常需要較高的ct值。

2、測量精度：ct值越大，相對的二次側電流就會越小，導致測量精度下降。因此在實際選擇中需平衡ct值與測量帶來的精度影響。

3、額定電流與短路電流：ct值應根據系統額定電流和可能出現的短路電流來選擇。一般情況下，ct額定電流應大于系統瞬時最大電流的1.5倍。

三、ct值的應用實例

為了更好地理解ct值在無功補償控制器中的應用，以下是幾個實際案例：

1、工業制造廠：在大型工業制造廠中，設備負載變化頻繁，系統容量大。監測系統需選用1000:5的ct值，以保證高精度的功率因數補償，達到降低電費和提升生產效率的目的。

2、商業建筑：對于一些大型商業建筑，如購物中心，通常使用500:5的ct值進行無功補償，以應對加熱、通風與空調系統（hvac）帶來的多變負荷，保持系統穩態運行。

3、風力發電站：在風力發電系統中，風速變化引起的負載波動使得無功補償控制器需根據實時數據動態調整。選擇合適的ct值（如250:5）可以保障系統運行的靈活性與效率。

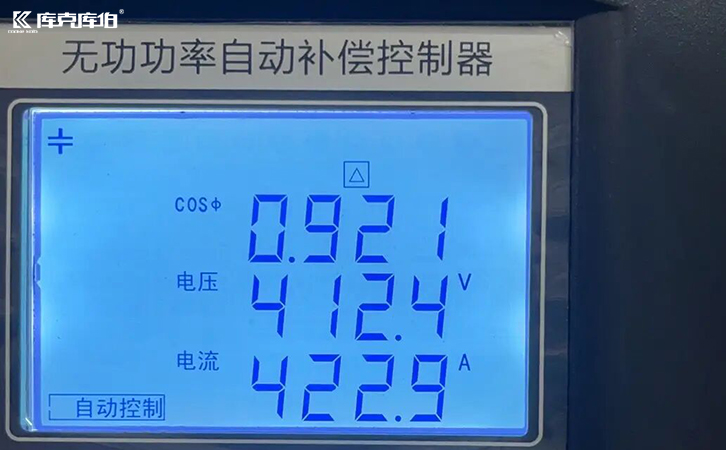

無功補償控制器

總而言之，ct值在無功補償控制器中發揮著舉足輕重的作用，它的選擇是直接影響到設備的工作性能、系統的穩定性、以及電能的使用效率。選擇合適的ct值并掌握其應用技巧，不僅能有效提升電力系統的功率因數，還能為企業節約成本。
