諧波失真率達到峰值會怎樣
在理想的電力系統中,電壓和電流應是完美、光滑的正弦波。然而,現實中的電網充滿了各種非線性負載(如變頻器、整流器、led燈、ups電源等),它們像粗暴的“剪輯師”,將光滑的正弦波扭曲、切割,產生出大量頻率為基波頻率整數倍的雜波——這些雜波就是諧波。
總諧波失真率(total harmonic distortion, thd) 是衡量這種波形扭曲程度的量化指標。當thd率驟然升高至峰值時,絕非一個簡單的數字變化,它意味著整個電力系統正面臨一場全方位的“失真風暴”,其后果是嚴重且多層次的。
一、對電力設備與線路的直接影響
⑴變壓器與電纜: 諧波電流會導致顯著的集膚效應和鄰近效應,使得電流更集中于導體表面流動,有效電阻增大。同時,高頻諧波在鐵芯中會引起額外的鐵損。電阻增大和損耗增加共同導致變壓器和電纜溫度急劇升高,輕則加速絕緣老化、縮短壽命,重則引發絕緣擊穿、起火燃燒。一臺在工頻下滿載運行正常的變壓器,在諧波環境下可能已處于嚴重過載狀態。
⑵旋轉電機(發電機/電動機): 流入電動機的諧波電流會產生反向的旋轉磁場,產生制動轉矩,降低電機效率,引起繞組過熱和機械振動。對于發電機,諧波負載會使其轉子產生額外的熱量,可能超出其冷卻系統的能力,導致轉子損壞。

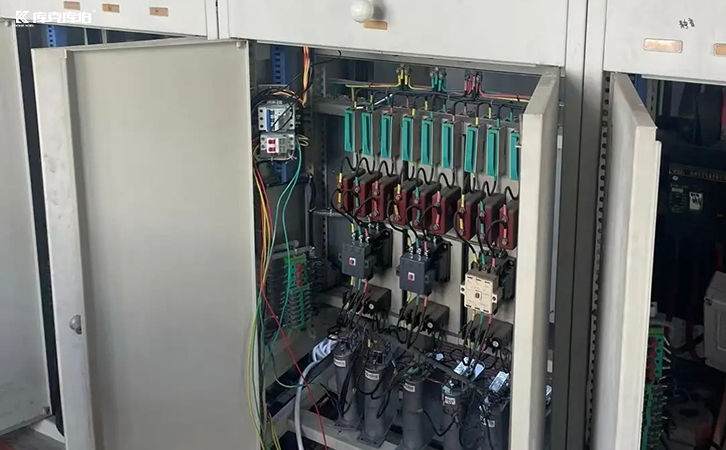

⑶電容器與無功補償裝置: 這是諧波問題的重災區。電容器對高頻諧波的阻抗極小,會大量吸收諧波電流,導致嚴重過流。更危險的是,可能與系統電感形成并聯諧振,使諧波電流被放大數倍甚至數十倍。這極易造成電容器熔絲熔斷、電容器鼓包甚至爆炸,使無功補償柜無法正常工作。
總之,諧波失真率達到峰值是一場不容忽視的危機。認識到其巨大危害,并積極進行監測與治理,是保障現代電力系統安全、穩定、經濟運行的必由之路。
