諧波問題分析及電能質量測試的重要性

返回列表來源：發布日期：2024-11-22 16:17:57【大中小】

眾所周知，電能質量如今已經成為一個亟待解決的重要問題。隨著電子設備和電氣負荷的迅速增加，諧波問題日益嚴重，它對電力系統的影響逐漸顯露出來。諧波不僅會降低電能質量，導致設備故障和損壞，還會增加系統的能耗，給企業和用戶帶來經濟負擔。

諧波問題分析與電能質量測試在現代電力系統中至關重要。隨著電力電子設備和非線性負載的廣泛應用，諧波污染成為影響電能質量的主要因素之一。以下是詳細分析及其重要性：

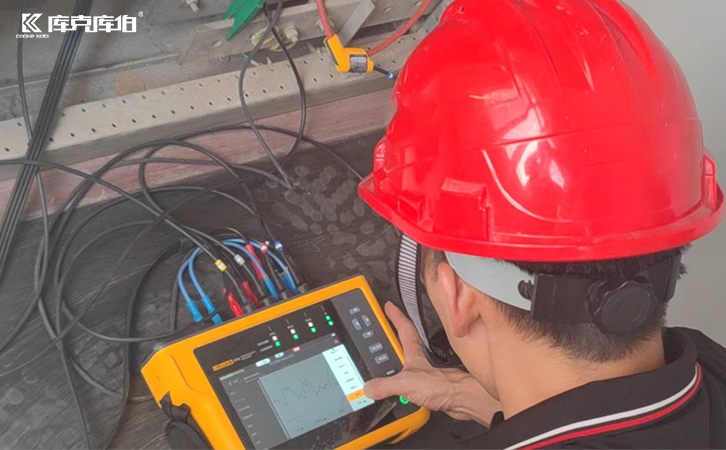

諧波問題分析

一、諧波問題的來源

諧波是電網電壓或電流中頻率為基波整數倍的分量，主要由以下設備產生：

非線性負載：如變頻器、ups、電弧爐、電梯、電焊機等。

電力電子設備：如整流器、逆變器、開關電源等。

磁性元件：變壓器、電動機在非線性磁化條件下也會產生諧波。

二、電能質量測試的重要性

電能質量測試是評估系統運行狀態和諧波問題的關鍵步驟，包括以下幾個方面的重要性：

1、識別諧波問題

測試可以精確量化諧波電流和諧波電壓的分布及頻譜，幫助定位諧波源。

識別可能存在的諧波共振風險。

2、確保系統合規

電能質量測試可以驗證系統是否符合國際或國家標準（如ieee 519、iec 61000-3-2）。

避免因諧波超標導致電力公司罰款或限制接入。

3、評估補償與治理效果

在安裝無功補償裝置或濾波設備后，測試可以驗證其效果，確保諧波降低到安全范圍內。

4、提高供電可靠性

通過測試，可以提前發現潛在的電能質量問題（如諧波、電壓閃變、電壓偏移），避免因供電問題導致的停機或設備損壞。

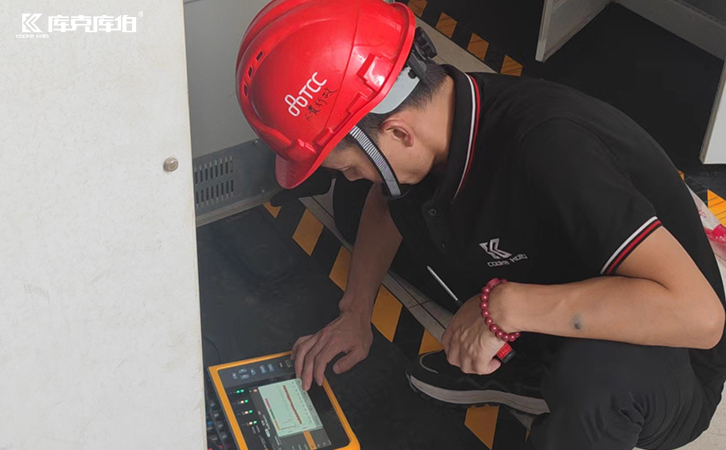

電能質量測試

諧波問題分析和電能質量測試是保障電力系統可靠性、高效性和安全性的基礎。通過定期測試和分析，可以及時發現問題并采取有效治理措施，從而實現電能資源的高效利用，提高電網運行的經濟性和穩定性。
