并聯電容器三種連接方式適用于哪種工況

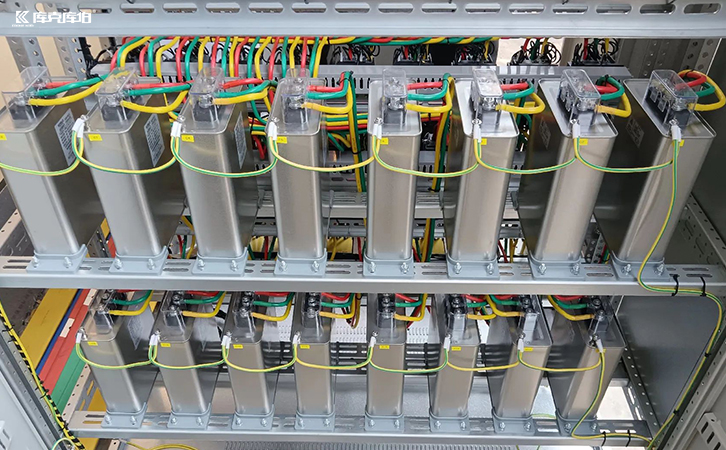

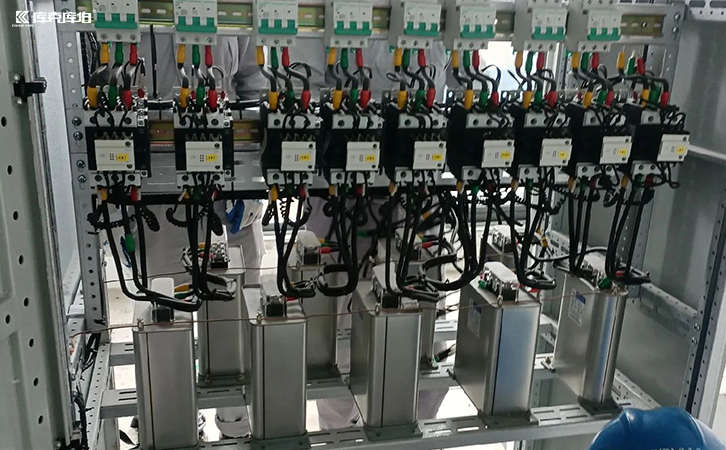

在電力系統中,電容器是用于改善功率因數、調節電壓和提供無功功率的關鍵設備。為了提高電能質量,通常會使用并聯電容器,而其連接方式會直接影響到系統的運行效率與穩定性。
一、并聯電容器的三種連接方式
1、星形連接方式
工作原理:在星形連接中,電容器的一個端點連接到電網的中性點,而另一個端點連接到負載端。每個電容器的工作電壓等于相電壓。
適用工況:星形連接通常適用于低壓系統,尤其是在三相負載不平衡時。它有較好的穩定性,能夠在負載波動較大的情況下,仍然維持功率因數的優化。在需要較低電容器容量時,星形連接可以有效分配無功功率。
2、三角形連接方式
工作原理:三角形連接將三個電容器端點按照三角形的形式依次連接,每個電容器連接到兩相之間,因此其工作電壓是線電壓。
適用工況:三角形連接方式適合用于高壓系統,并且常見于大規模的電力傳輸和分配系統。它能夠處理較大的無功功率,適合負載較大的工業企業,如冶金、化工等行業。此外,三角形連接具有較強的抗干擾能力,適用于負載波動較大的環境。
3、橋式連接方式
工作原理:橋式連接方式是通過將電容器按照橋式結構進行連接,通常用于較為特殊的需求,工作電壓介于星形連接和三角形連接之間。
適用工況:橋式連接方式適用于需要高效節能并且電容器容量要求較大的中高壓系統。例如,適合用于一些高功率設備的無功補償,如變電站、風力發電廠等。橋式連接具有較強的負載適應性,并且對電力系統的調節性能要求較高時,可以提供更高的靈活性。
在實際應用中,根據系統的負載特性、功率需求和電壓等級來選擇最合適的連接方式,能確保系統在長期運行中的高效穩定性。
