高壓電容器裝在線路什么位置

返回列表來源：發布日期：2026-01-23 16:14:04【大中小】

高壓電容器在電力系統中扮演著至關重要的角色，其安裝位置的合理性直接影響線路的穩定運行與能效提升。正確選擇安裝點不僅能優化系統性能，還能有效延長設備使用壽命。那么，高壓電容器究竟應裝在線路的什么位置呢？

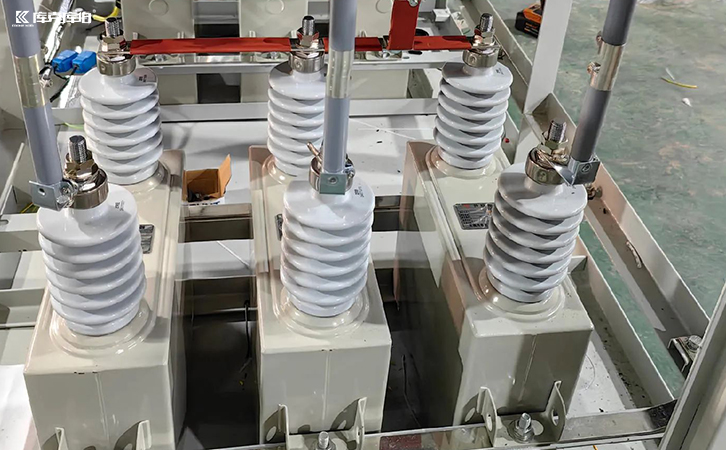

高壓電容器

從電力系統配置來看，高壓電容器主要安裝在線路的變電站端、配電線路中間節點或用電設備附近。變電站安裝通常用于集中無功補償，可提升區域電網的功率因數。這種位置選擇有利于大規模調節電壓穩定性，減少主干線路上的電能損耗。

對于較長配電線路，在中間節點加裝高壓電容器能分段補償無功功率。這種布置方式可均衡線路電壓，避免末端電壓過低的問題。尤其適用于農村電網或工業園區的輻射狀供電網絡，能顯著改善供電質量與可靠性。

在用戶側安裝高壓電容器是另一種常見方案，直接靠近大型感性負載設備。這種位置選擇可實現精準補償，降低用戶自身的無功損耗，同時減少對上級電網的干擾。常用于工廠的電機、變壓器等設備配套補償裝置中。

高壓電容器的具體安裝位置還需考慮保護裝置的配置。無論安裝在何處，都必須配備相應的熔斷器、放電線圈和避雷器等保護設備。安裝點的環境條件如溫度、濕度及通風情況也會影響電容器的安全運行。

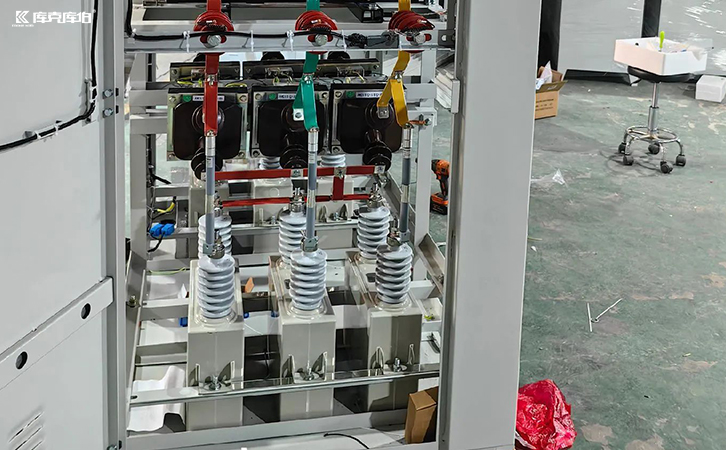

高壓電容器

綜合來看，高壓電容器的安裝位置需根據系統結構、負荷特性和補償目標綜合確定。合理規劃安裝點既能提升電力系統運行效率，又能保障設備安全。未來隨著電力電子技術進步，電容器安裝方案將更加智能化與精細化。
