高壓濾波電抗器型號選擇標準

返回列表來源：發布日期：2024-08-29 16:16:25【大中小】

高壓電抗器主要用于6kv～35kv以及海拔2000米以下的電力系統與高壓電容器組相串聯，在實際選用中相信很多用戶可以看到其擁有眾多不同的型號，每種型號所適用的領域及條件都不一樣。那么，選用高壓濾波電抗器的型號有什么標準呢？

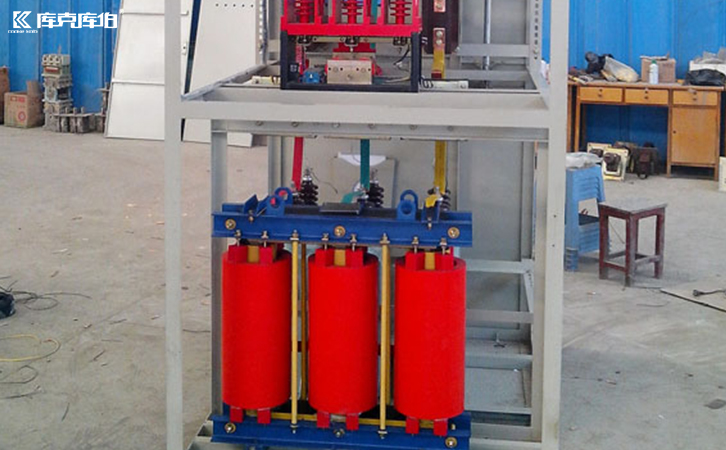

高壓濾波電抗器

1、電抗率（l/c值）:

電抗器的電抗率通常由濾波器的設計決定，常見的電抗率值包括6%、7%、12%等。電抗率的選擇應與電容器組的額定容量相匹配，以確保濾波效果達到設計要求。

2、電壓等級:

電抗器的電壓等級必須與系統電壓相適應，通常選擇稍高于系統電壓的電抗器，以保證在系統電壓波動時仍能正常工作。

3、額定電流:

電抗器的額定電流應能承受系統中流過的最大電流，包括正常工作電流和短時間內的過載電流。額定電流的選擇要根據濾波器的容量和電流計算來確定。

4、電抗器的頻率特性:

濾波電抗器的設計要考慮諧波頻率成分。不同頻率下的電感值應與濾波要求匹配，保證特定諧波頻率的有效濾除。

5、溫升和冷卻方式:

電抗器在工作時會產生熱量，因此需要關注其溫升特性。通常選擇溫升較低的電抗器，同時考慮冷卻方式，如自然冷卻或強制風冷。

6、材料和結構:

電抗器的繞組材料通常為銅或鋁，鐵芯材料的選擇也會影響電抗器的性能。結構上應確保具有良好的機械強度和絕緣性能。

7、環境適應性:

在不同環境條件下（如高溫、高濕、海拔高度等）使用時，需要選擇能夠在這些條件下正常工作的電抗器型號，并考慮是否需要防護等級或特殊涂層處理。

8、阻抗特性:

電抗器的阻抗特性會影響系統的整體阻抗匹配。阻抗匹配不好可能會導致諧波放大或濾波效果不佳，因此阻抗特性是選擇時的關鍵考慮因素。

高壓濾波電抗器

通過以上標準，可以選擇合適型號的高壓濾波電抗器，以滿足電力系統中的濾波要求，并確保系統的安全和穩定運行。
