無功補償控制器電流接反解決方案

返回列表來源：發布日期：2024-07-17 16:15:48【大中小】

相信很多工礦業用戶都清楚，在電力系統中無功補償控制器的存在就是為了監測和控制系統中的無功功率，從而幫助電容補償設備更好的運行。但很多用戶在其安裝過程中由于技術不嫻熟，將其電流接反，影響設備正常運行。那么，這種現象該如何應對？

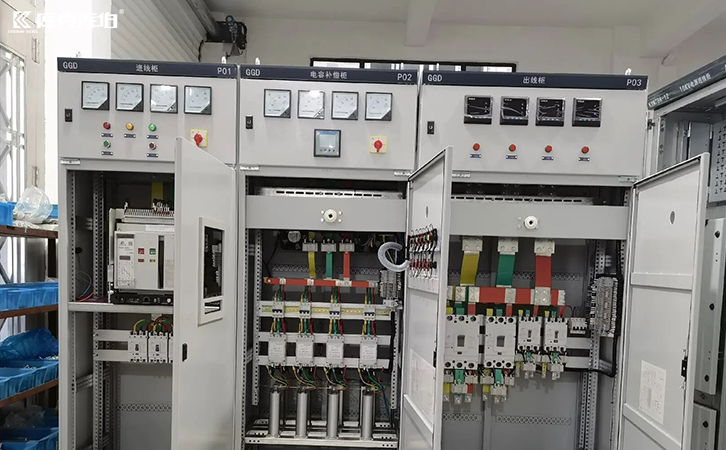

無功補償控制器

解決方案：

一、識別問題

1、癥狀：電流接反通常會導致控制器檢測不到正確的電流信號，從而不能正確進行無功補償。具體表現可能包括補償效果不佳、控制器報警或無功功率補償不穩定等。

2、檢測：使用電流表或相序表檢測電流的實際方向，確認電流互感器（ct）的接線是否正確。

二、斷電處理

1、安全第一：在進行任何接線調整之前，確保已經斷開電源，避免觸電或其他安全事故。

三、檢查電流互感器（ct）接線

1、確認極性：電流互感器的接線端子通常有標注極性（如p1、p2），檢查是否按照正確的極性連接。如果接線反了，可能會導致測量電流方向錯誤。

2、糾正接線：如果發現接線錯誤，將ct的接線按正確的極性重新連接。

四、控制器設置檢查

1、檢查參數設置：有些無功補償控制器允許通過設置軟件或參數來調整電流方向。如果發現電流接反，可以嘗試通過設置將電流方向調整過來。

2、校準和調試：在糾正接線后，進行控制器的校準和調試，確保控制器能夠正確測量電流并進行無功補償。

五、監控與驗證

1、實時監控：重新接線后，實時監控系統的運行狀態，確保無功補償控制器工作正常。

2、驗證補償效果：通過檢查系統的功率因數、無功功率和諧波含量等參數，驗證無功補償效果是否達到預期。

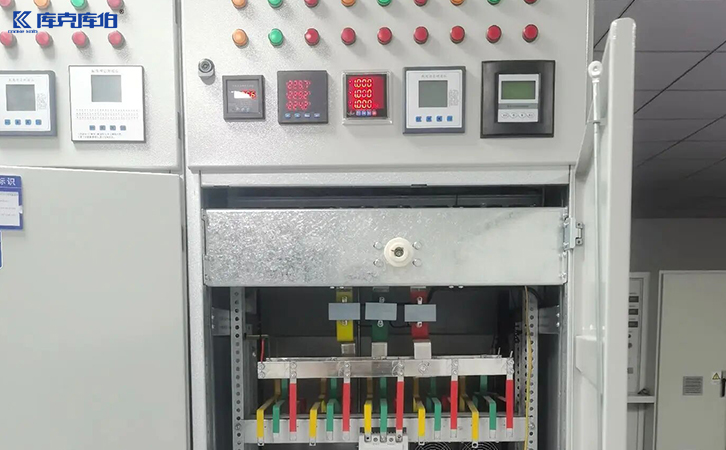

無功補償控制器

總的來說，無功補償控制器電流接反問題需要用戶們及時進行相關調整，確保設備正常運行。通過以上步驟，可以有效解決無功補償控制器電流接反的問題，確保系統的正常運行和無功補償效果。
